加氫反應釜裝置系統應注意的配置配套說明
發布者：反應釜 | 碩宸機械 發布時間：2018/10/25 10:58:41
液相催化加氫的工藝流程一般包括氫化反應系統、催化劑過濾系統和其他氫源、取樣、冷卻、產品精制等配套系統，不同工藝需要不同工藝流程和設備。反應系統一般設計成間歇生產，特殊要求時也可設計成連續生產。

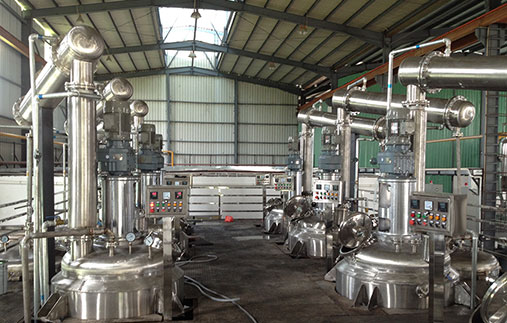

加氫反應釜裝置的核心設備是自吸式氣液反應釜，它是高壓反應釜和攪拌裝置組成。反應釜有特殊的高徑比規定，并設置盤管和夾套，以滿足物料的預熱和反應撤熱的要求，反應釜內還設置改善流場的附件，防止混合死區，提高換熱能力。各種結構需要合理組合，并通過CFD優化。 攪拌裝置由驅動機構、空心軸、軸封、自吸式葉輪和高效軸流槳組成。高速運行的自吸式空心葉輪能使大量液體在葉輪內外進行循環，根據文丘里噴射原理，液面上的氣體通過空心攪拌軸被高速運動的液體夾帶后從葉輪排出，這樣，氣體在反應器內不斷被吸入至深層液相，并被攪拌分散，周而復始，形成均勻的氣液混合體系。實現高效氣液接觸，強化氣液傳質過程，縮短氣液反應時間。底層高效軸流槳的功能是將催化劑均勻懸浮，并將從自吸式葉輪噴出的氣體均勻地彌散在反應器內，包括反應器的底部。
文章由：反應釜 碩宸機械設備有限公司整理提供，此文觀點不代表本站觀點
加氫反應釜裝置的核心設備是自吸式氣液反應釜，它是高壓反應釜和攪拌裝置組成。反應釜有特殊的高徑比規定，并設置盤管和夾套，以滿足物料的預熱和反應撤熱的要求，反應釜內還設置改善流場的附件，防止混合死區，提高換熱能力。各種結構需要合理組合，并通過CFD優化。 攪拌裝置由驅動機構、空心軸、軸封、自吸式葉輪和高效軸流槳組成。高速運行的自吸式空心葉輪能使大量液體在葉輪內外進行循環，根據文丘里噴射原理，液面上的氣體通過空心攪拌軸被高速運動的液體夾帶后從葉輪排出，這樣，氣體在反應器內不斷被吸入至深層液相，并被攪拌分散，周而復始，形成均勻的氣液混合體系。實現高效氣液接觸，強化氣液傳質過程，縮短氣液反應時間。底層高效軸流槳的功能是將催化劑均勻懸浮，并將從自吸式葉輪噴出的氣體均勻地彌散在反應器內，包括反應器的底部。
由于氫化反應為強放熱反應，反應熱需用冷卻水通過內置的盤管和外置的夾套移走，根據反應熱、反應溫度和反應速率的不同，可設計成不同的冷卻介質、冷卻流程和不同的冷卻面積，工業化裝置中反應器內盤管可多層設置，冷卻面積可達8~12m2/m3，特殊傳熱要求時可外置換熱器。
文章由：反應釜 碩宸機械設備有限公司整理提供，此文觀點不代表本站觀點
